Red dot montage

Deze collectie bevat red dot montages voor pistolen, revolvers, shotguns en geweren zonder een fabrieksmatige optic cut. Met een red dot montage kunt u een red dot vizier monteren zonder de slede te frezen. De meeste montages vervangen het keep en vereisen geen permanente aanpassingen. U kunt de montage later verwijderen en het originele keep terugplaatsen. Als uw pistool een fabrieksmatige optic cut heeft, heeft u in plaats daarvan een adapterplaat nodig. Zie Optics ready plates.

Hoe een rear sight-montage werkt

Bij de meeste pistolen zit het keep in een dovetail-uitsparing over de slede. De montage vervangt het keep in deze dovetail. Het red dot vizier zit vervolgens boven op de montage. Omdat dovetails verschillen tussen vuurwapenmodellen, past elke montage op een specifiek model of modelfamilie. In sommige titels staat de dovetail-breedte vermeld, bijvoorbeeld [11.85 mm] voor de APF en Arsenal Firearms Strike One. Veel montages voor CZ, Glock en andere pistolen passen niet op de Optics Ready- of MOS-varianten. Dat staat in de titel of beschrijving van de montage.

Twee pistolen van hetzelfde merk kunnen verschillende montages nodig hebben. Zo hebben de Glock 21 en Glock 22 elk hun eigen montages. Een montage voor de Glock 17 en 19 past niet op deze modellen.

Montagetypen in deze collectie

• Rear sight-montages vervangen het keep van een pistool, revolver of shotgun. Dit is de grootste groep.

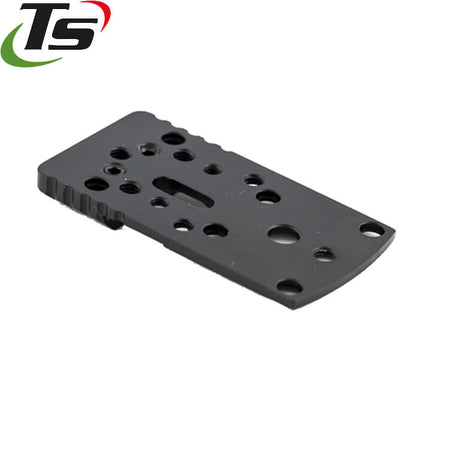

• Frame montages worden aan de onderkant van het frame gemonteerd. Ze zijn beschikbaar voor de Beretta 92X Performance en voor geselecteerde Glock Gen.4-modellen.
• Picatinny montages worden op elke Picatinny- of Weaver-rail gemonteerd. Versies met een QD-mechanisme kunnen met de hand worden gemonteerd en verwijderd, zonder gereedschap. Sommige versies hebben een riser, bijvoorbeeld 28 mm, om het red dot vizier boven de rail te verhogen.
• Shotgun- en geweermontages passen op modellen zoals de Benelli M4, Breda B12, Beretta 1301 en Ruger 10/22. Universele montages voor een .670" receiver radius moeten worden gemonteerd en gecontroleerd door een gekwalificeerde wapensmid.
• Revolvermontages passen op geselecteerde Smith & Wesson-, Ruger- en Colt-revolvers. Smith & Wesson-revolvers vereisen een frame dat is geboord en getapt voor een richtkijker.

Stem de montage af op de footprint van uw red dot

De footprint is het schroefpatroon en de basisvorm van een red dot. Een montage accepteert alleen de footprints die in de titel worden genoemd. De meeste montages hier zijn geschikt voor Shield RMSc, Trijicon RMR, Leupold DPP, Docter (Vortex Venom) of C-More RTS. Andere montages zijn geschikt voor Holosun K-series, Toni System, Aimpoint Acro of Holosun 509T.

Veel titels gebruiken een typeletter voor een set footprints:

• Toni System type A: Shield RMSc, Leupold DPP en Docter.
• Toni System type B: Trijicon RMR en C-More RTS.
• EGW en Outer Impact type S: Shield RMSc, Leupold DPP en Holosun K-series.

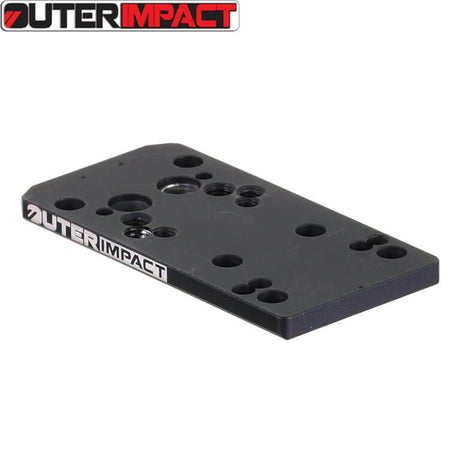

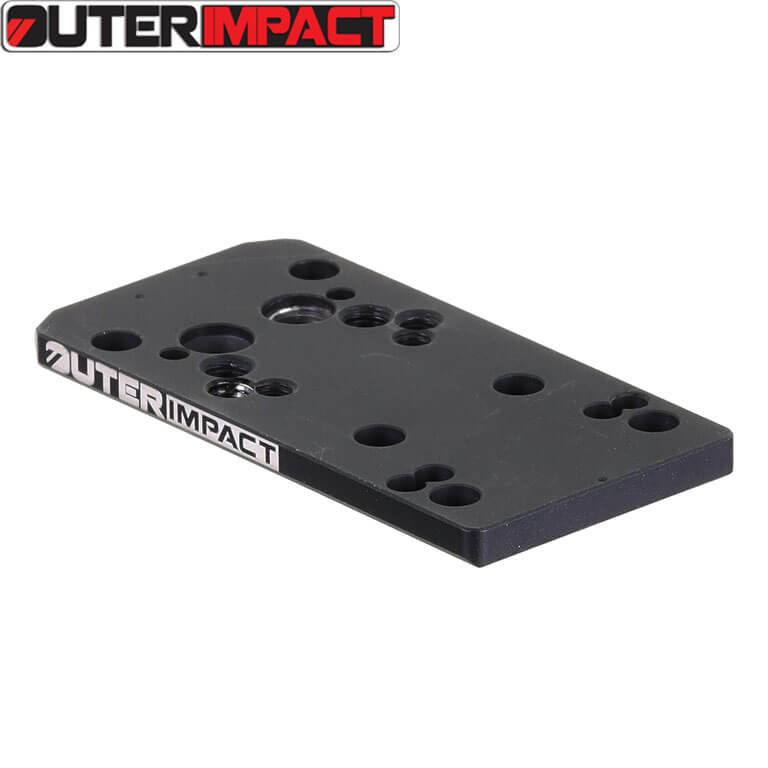

• Outer Impact type C: Trijicon RMR, C-More RTS en Docter.

De footprints staan altijd tussen haakjes na de typeletter. Lees deze lijst, niet alleen de letter. Om per footprint te bladeren, zie Red dot montages op footprint. Als uw red dot en montage verschillende footprints gebruiken, zie Footprint adapters.

Red dot montages per vuurwapenmerk

De montages zijn gesorteerd op vuurwapenmerk en daarna op model. Veel montages passen op een hele modelfamilie, omdat deze modellen dezelfde slede en dovetail delen.

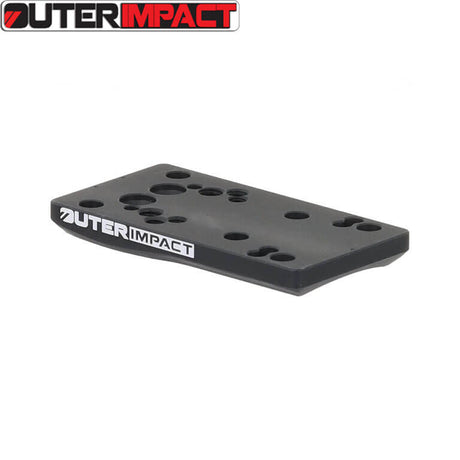

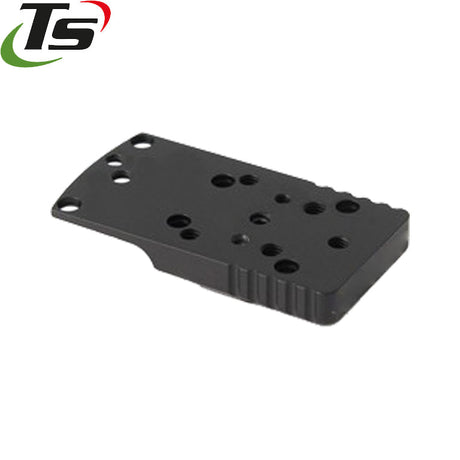

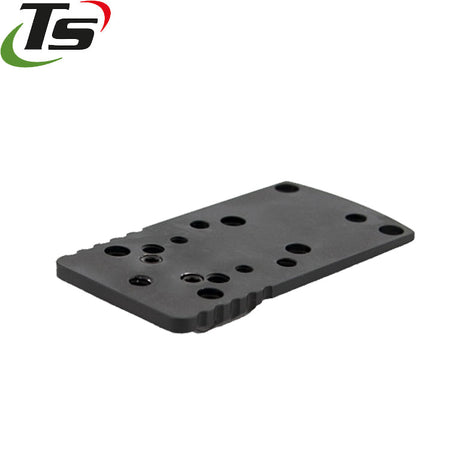

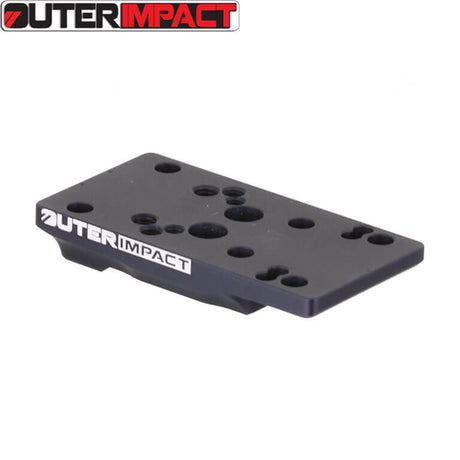

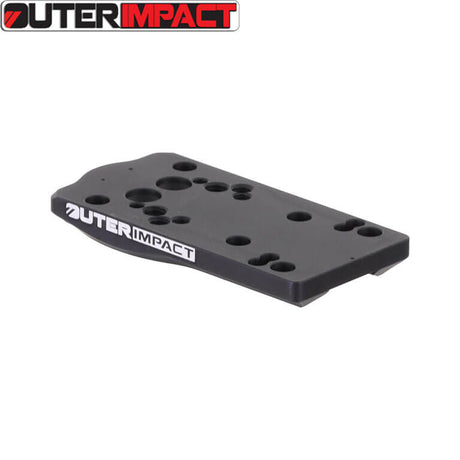

• CZ: montages voor de Shadow 2, P-10, TS 2, 75B, P-01, SP-01, SP-01 Shadow, P-07, P-09 en Kadet modellen. Zie Red dot montages voor CZ modellen.
• Glock: montages voor de Glock 17, 19, 21, 22, 26, 34, 43 en andere modellen. Ze passen niet op MOS-varianten. Zie Red dot montages voor Glock modellen.

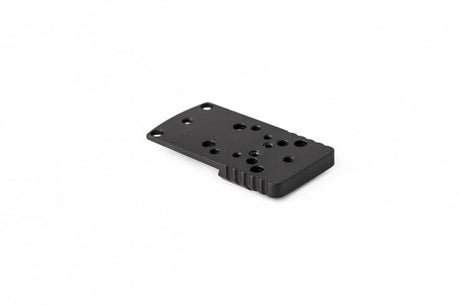

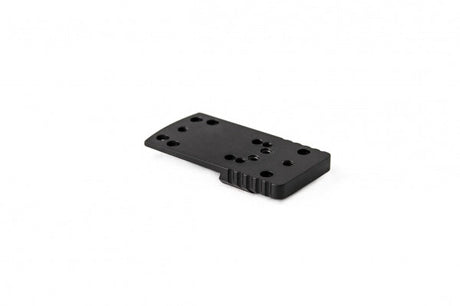

• HK: één montagefamilie past op de VP9, SFP9, VP40, P30 en HK45. Andere montages passen op de USP, P8 en Mark 23. Zie Red dot montages voor HK modellen.

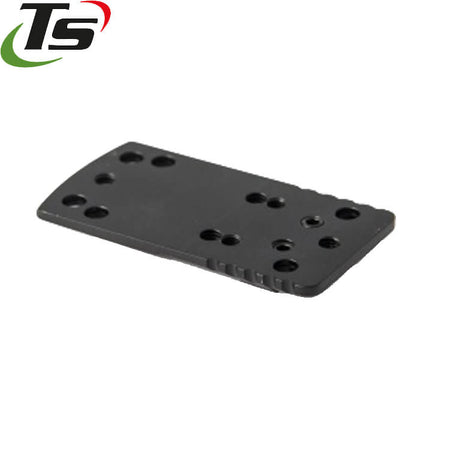

• Sig Sauer: één montagefamilie past op de P220, P225, P226, P227, P229 en SP2022. De P320, P365 en P226 XFive hebben hun eigen montages. Zie Red dot montages voor Sig Sauer modellen.

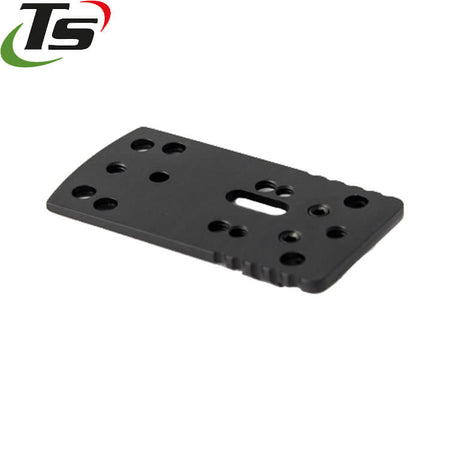

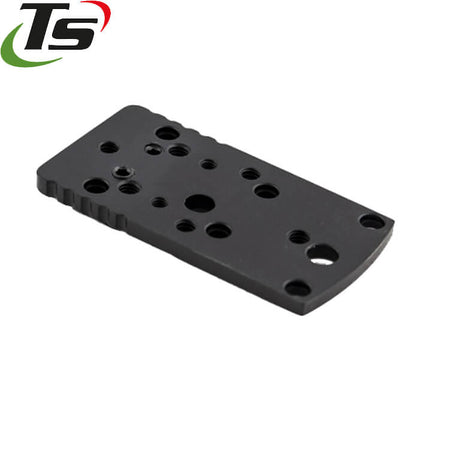

• Beretta: één montagefamilie past op de 92, 96, 98, M9A1 en M9A3. Andere montages passen op de APX, PX4 en het 1301 shotgun. Zie Red dot montages voor Beretta modellen.
• Walther: één montagefamilie past op de PPQ, PPQ M2, P99, PPS M2 en Creed. Zie Red dot montages voor Walther modellen.

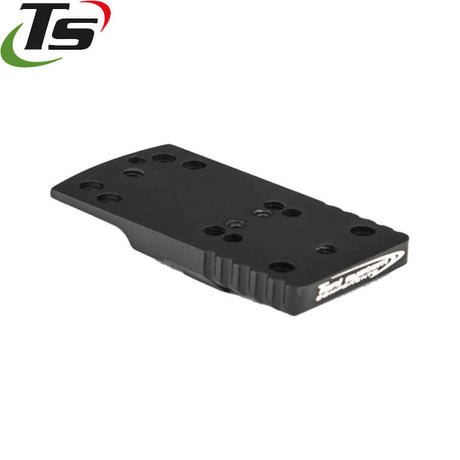

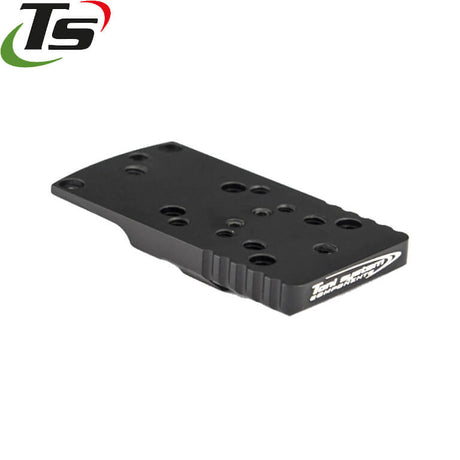

• Tanfoglio: één montagefamilie past op de Stock 1, Stock 2, Stock 3, Limited Custom en Gold modellen. Zie Red dot montages voor Tanfoglio modellen.

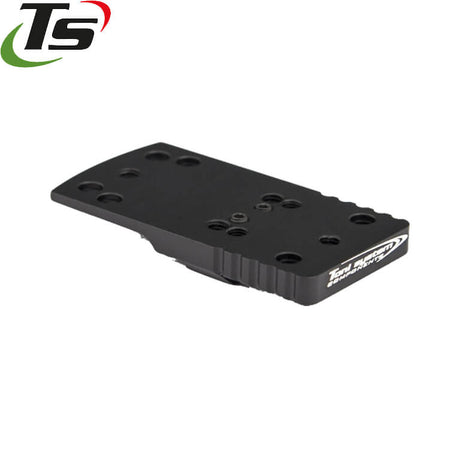

• 1911: montages zijn gesorteerd op keep-uitsparing, zoals Novak, LPA, BoMar, G.I. en Kimber. Zie Red dot montages voor 1911 modellen.
• Springfield en HS Produkt: één montagefamilie past op de Springfield XD, XDM en XDS. Zie Red dot montages voor Springfield modellen en Red dot montages voor HS Produkt modellen.
• Smith & Wesson en Ruger: montages voor pistolen en revolvers. Zie Red dot montages voor Smith & Wesson modellen en Red dot montages voor Ruger modellen.

Installatie

Om een keepmontage te plaatsen, drijf je de keep uit de dovetail. Daarna schuif je de montage in dezelfde dovetail en zet je hem vast. Je hebt voor deze stap een sight pusher of een drevel nodig. De red dot wordt daarna op de montage geschroefd. Voor schroeven bieden we ook een momentschroevendraaier en schroefdraadborgmiddel aan. Zie Installatietools.

Fabrikanten en materialen

De meeste montages zijn uit aluminium gefreesd. Toni System maakt ze in Italië, EGW en Outer Impact in de VS. Shield Sights in het Verenigd Koninkrijk gebruikt ook messing en polymeer. KMR en Zendl in Tsjechië en Contessa in Italië frezen hun montages uit staal.

Veelgestelde vragen

Heb ik een wapensmid nodig om een red dot montage te installeren?

Nee, voor de meeste montages in deze collectie. Keepmontages en framemontages vereisen geen slide milling en geen permanente modificaties. Om de keep uit de dovetail te drijven, heb je een sight pusher of een drevel nodig. Je vindt deze in Installatietools . Picatinny-montages worden op een bestaande rail gemonteerd. De enige uitzondering zijn universele .670" radius montages voor shotguns en geweren. Deze moeten worden gemonteerd en gecontroleerd door een gekwalificeerde wapensmid.

Mijn pistool is Optics Ready. Passen deze montages?

Nee. De montages in deze collectie zijn gemaakt voor sledes zonder optic cut. Waar een product Optics Ready- of Glock MOS-varianten vermeldt, staat dat de montage daar niet op past. Voor een Optics Ready- of MOS-pistool koopt u een adapterplaat voor uw model. De plaat wordt in de fabrieksmatige optic cut gemonteerd in plaats van de afdekplaat. Zie Optics ready adapterplaten.

Hoe vind ik de juiste montage voor mijn pistool?

1. Zoek het exacte model van uw vuurwapen, bijvoorbeeld CZ Shadow 2 of Glock 19.
2. Open de collectie voor uw vuurwapenmerk en daarna de collectie voor uw model.
3. Open het product en lees de compatibiliteitslijst. Uw model en variant moeten daarin staan.
4. Zoek de footprint van uw red dot. De fabrikant van de red dot vermeldt die in de specificaties.
5. Kies de montageversie die deze footprint in de titel vermeldt.

Wat betekent "type A" of "type B" in de titel?

De typeletter geeft aan welke red dot footprints op de montage passen. De footprints staan tussen haakjes direct na de letter. Bijvoorbeeld, "type A [RMSc, DPP, Docter footprint]" past op red dots met een Shield RMSc-, Leupold DPP- of Docter-footprint. Koop het type waarvan de lijst de footprint van uw red dot bevat. Een montage voor slechts één footprint toont de footprintnaam in plaats van een typeletter.

Kan ik een red dot op een revolver monteren?

Ja, op geselecteerde Smith & Wesson-, Ruger- en Colt-revolvers. De montage vervangt het keep.

• Smith & Wesson: modellen zoals de 686, 629, 19, 66 en 586. Het frame moet geboord en getapt zijn voor een scope. Alle nieuwe frames zijn dat.
• Ruger: Blackhawk, Redhawk, GP100 en andere Ruger-revolvers.
• Colt: Python (modellen gemaakt vóór 2020) en Trooper Mark 3.
