Shield RMSc voetafdruk standaard

18 februari 2025

Welke red dots kun je monteren op de houder met RMSc of Shield RMSc footprint? Kun je Sig Sauer Romeo Zero op dezelfde plaat als Shield RMSc installeren? We behandelen de volledige compatibiliteit van Shield RMSc footprint in dit artikel.

Voetafdruk compatibiliteit uitgelegd

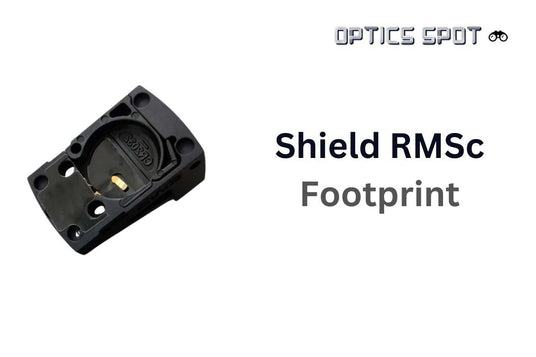

Wat betekent een "voetafdruk"? De term voetafdruk verwijst naar een structuur van de sockets en schroefgaten op de basis van het optische apparaat.

En wat betekent het als de voetafdrukken compatibel zijn?

Elk optisch vizier heeft een basis voor montage. De basis bestaat uit pinnen op verschillende posities en gaten voor schroeven die worden gebruikt voor de bevestiging van het vizier aan de houders. Als twee vizieren dezelfde basis gebruiken voor montage, zeggen we dat ze dezelfde voetafdruk delen.

In dit artikel laten we zien welke red dot vizieren dezelfde voetafdruk delen.

Shield RMSc voetafdruk patroon

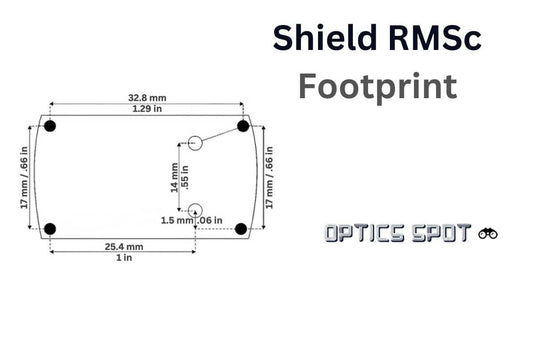

Shield RMSc voetafdruk bestaat uit vier sockets in de hoeken van het vizier en twee schroefgaten aan de achterkant van het vizier.

De voorste evenals de achterste sockets zijn 17 mm / 0,66 inch van elkaar verwijderd. Van de achterste sockets tot de voorste sockets is de afstand 32,8 mm / 1,29 inch. De positie van deze vier sockets komt overeen met de positie van pinnen die zich op een montageoppervlak van elke houder voor deze standaard bevinden.

De schroefgaten bevinden zich in het achterste gedeelte van het optische apparaat. Deze dienen voor de bevestiging van het vizier aan de houders. Deze twee schroefgaten zijn 14 mm / 0,55 inch van elkaar verwijderd.

De schroeven die voor deze schroefgaten moeten worden gebruikt, zijn altijd inbegrepen in de verpakking met het vizier.

Compatibele red dots

De RMSc voetafdruk wordt gedeeld door veel andere fabrikanten op de markt.

Hieronder vind je een complete lijst van red dot vizieren die zullen werken met Shield RMSc voetafdruk.

Shield RMSc standard

ADE Advanced Optics RD3-018 Spike,
ADE Advanced Optics RD3-021 Nuwa,
Burris FastFire C,
JPoint MRD,
Olight Osight K,
Olight Osight S,
Olight Osight SE,
Riton X3 Tactix PRD,
Shield AMS,
Shield AMSc,
Shield OMSsc,
Shield SMS,
Shield SMS2,
Shield SMSc,
Shield RMS,
Shield RMS2,
Shield RMSc,
Shield RMSsc,
Shield RMSd,
Shield RMSw,
Shield RMSx,
Sig Romeo Zero,
Sig Romeo-X,
Sightmark Mini Shot A-Spec M3,
Swampfox Sentinel 1×16,
UTG OP3 Mini Micro,
Vector Optics Frenzy-S 1x16x22,
Vector Optics Frenzy-S 1x17x24 MIC,
Vector Optics Frenzy-S 1x17x24 SAS,
Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle,
Vector Optics Frenzy-S 1x19x28,
Vortex Defender CCW

Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle red dot

(1)

€189,00 EUR

Op voorraad (36 eenheden)

Bekijk details
Vector Optics Frenzy-S 1x17x24 MIC

(2)

€139,00 EUR

Op voorraad (37 eenheden)

Bekijk details
Vortex Defender CCW

(2)

€320,00 EUR

Lage voorraad (10 eenheden)

Bekijk details
Sightmark Mini Shot A-Spec M3 Micro Reflex Sight red dot

€144,99 EUR

Zeer lage voorraad (7 eenheden)

Bekijk details
Olight Osight S

€299,95 EUR

Lage voorraad (11 eenheden)

Bekijk details
Uitverkocht

Vector Optics Frenzy-S 1x17x24 SAS

€159,00 EUR

Bekijk details
Uitverkocht

Shield SMS

(1)

€228,00 EUR

Bekijk details
Shield RMSx [Glas]

(1)

€516,00 EUR

Zeer lage voorraad (5 eenheden)

Bekijk details

Hoe red dot te monteren met Shield RMSc voetafdruk

Het hangt af van welk apparaat je wilt monteren.

Ga je het installeren op een picatinny mount? D.w.z. een pistool uitgerust met picatinny rail? Dan moet je zoeken naar een picatinny mount met Shield RMSc voetafdruk.
Of ga je het op een pistool monteren? En zal het pistool optics ready zijn (met pistool slide cut voor red dot). Dan moet je zoeken naar een red dot montage met Shield RMSc voetafdruk.
Of zal het een standaard pistool zijn zonder dergelijke uitsnede? Dan moet je zoeken naar een optische plaat met Shield RMSc voetafdruk.

Andere footprint-standaarden

Er zijn veel verschillende bases voor red dot vizieren, maar de andere meest voorkomende zijn de volgende:
