Trijicon RMR footprint standaard

Trijicon RMR footprint standard

Welke red dot vizieren werken met de Trijicon montage? Kunt u Holosun 507C installeren op dezelfde plaat als het Trijicon RMR red dot vizier? In dit artikel behandelen we de volledige compatibiliteit van de footprint.

Footprint-compatibiliteit uitgelegd

Wat betekent een “footprint”? De term footprint verwijst naar een structuur van de uitsparingen en schroefgaten op de basis van het optische apparaat.

En wat betekent het als footprints compatibel zijn? Elk optisch vizier heeft een bepaalde basis voor montage. De basis bestaat uit pennen op verschillende posities en gaten voor schroeven die worden gebruikt om het vizier op de montage te bevestigen.

Als twee vizieren dezelfde montagebasis gebruiken, zeggen we dat ze dezelfde footprint delen. In dit artikel laten we zien welke red dot vizieren dezelfde footprint delen.

Trijicon RMR footprint-patroon

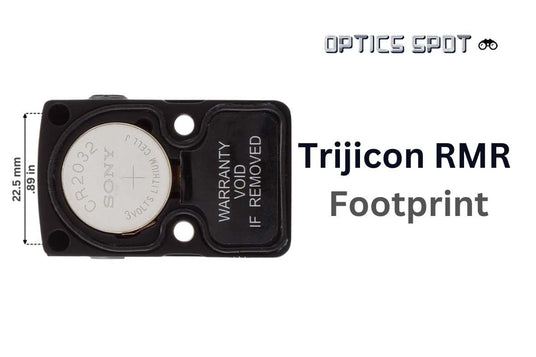

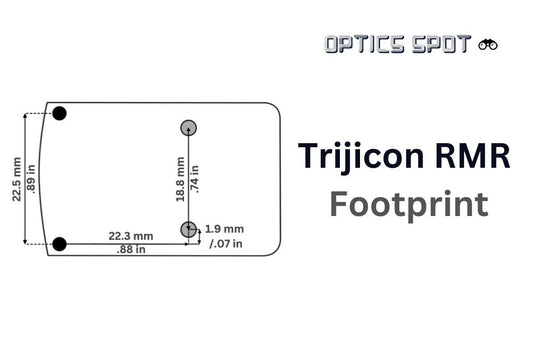

RMR-footprint bestaat uit twee sockets aan de voorkant en twee schroefgaten in het midden van het vizier.

De voorste sockets bevinden zich op 22,5 mm / 0.89 inch afstand van elkaar, elk gepositioneerd in de hoek aan de voorkant van het vizier. De positie van deze twee sockets komt overeen met de positie van de pennen op het montageoppervlak van elke montage voor deze standaard.

De schroefgaten zijn ongeveer in het midden van het optische apparaat geplaatst. Deze dienen voor de bevestiging van het vizier aan de montage. Deze twee schroefgaten bevinden zich op 18,8 mm / 0.74 inch afstand van elkaar.

De schroeven die voor deze schroefgaten moeten worden gebruikt, worden altijd meegeleverd in de verpakking met het vizier.

Compatibele red dot vizieren

RMR is een van de meest voorkomende footprints op de markt.

Hieronder vindt u een volledige lijst van richtmiddelen die werken met Trijicon footprint.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Red dot vizieren met Trijicon RMR footprint

Bekijk alles

Hoe monteer je een red dot vizier met Trijicon RMR footprint

Het hangt ervan af op welk apparaat u deze wilt monteren.

  • Wilt u hem op een Picatinny-montage installeren? D.w.z. een wapen uitgerust met Picatinny rail? Dan moet u zoeken naar een Picatinny-montage met RMR footprint.
  • Of wilt u hem op een pistool monteren? En is het pistool Optics Ready (met een pistoolslede die is gefreesd voor red dot)? Dan moet u zoeken naar een red dot montage met RMR footprint.
  • Of is het een standaard pistool zonder zo'n uitsparing? Dan moet u zoeken naar een optische plaat met RMR footprint.

Andere footprint-standaarden

Er zijn veel verschillende bases voor red dot vizieren, maar de andere meest voorkomende zijn de volgende:
