Shield RMSc footprint standaard

Shield RMSc footprint standard

Welke red dots kun je monteren op de montage met RMSc of Shield RMSc footprint? Kun je de Sig Sauer Romeo Zero op dezelfde adapterplaat installeren als de Shield RMSc? In dit artikel behandelen we de volledige compatibiliteit van de Shield RMSc footprint.

Footprint compatibiliteit uitgelegd

Wat betekent een "footprint"? De term footprint verwijst naar de structuur van de uitsparingen en schroefgaten op de basis van het optische apparaat.

En wat betekent het als de footprints compatibel zijn?

Elk optisch vizier heeft een basis voor montage. De basis bestaat uit pinnen op verschillende posities en gaten voor schroeven die worden gebruikt voor de bevestiging van het vizier aan de montages. Als twee vizieren dezelfde basis voor montage gebruiken, zeggen we dat ze dezelfde footprint delen.

In dit artikel laten we zien welke red dot vizieren dezelfde footprint delen.

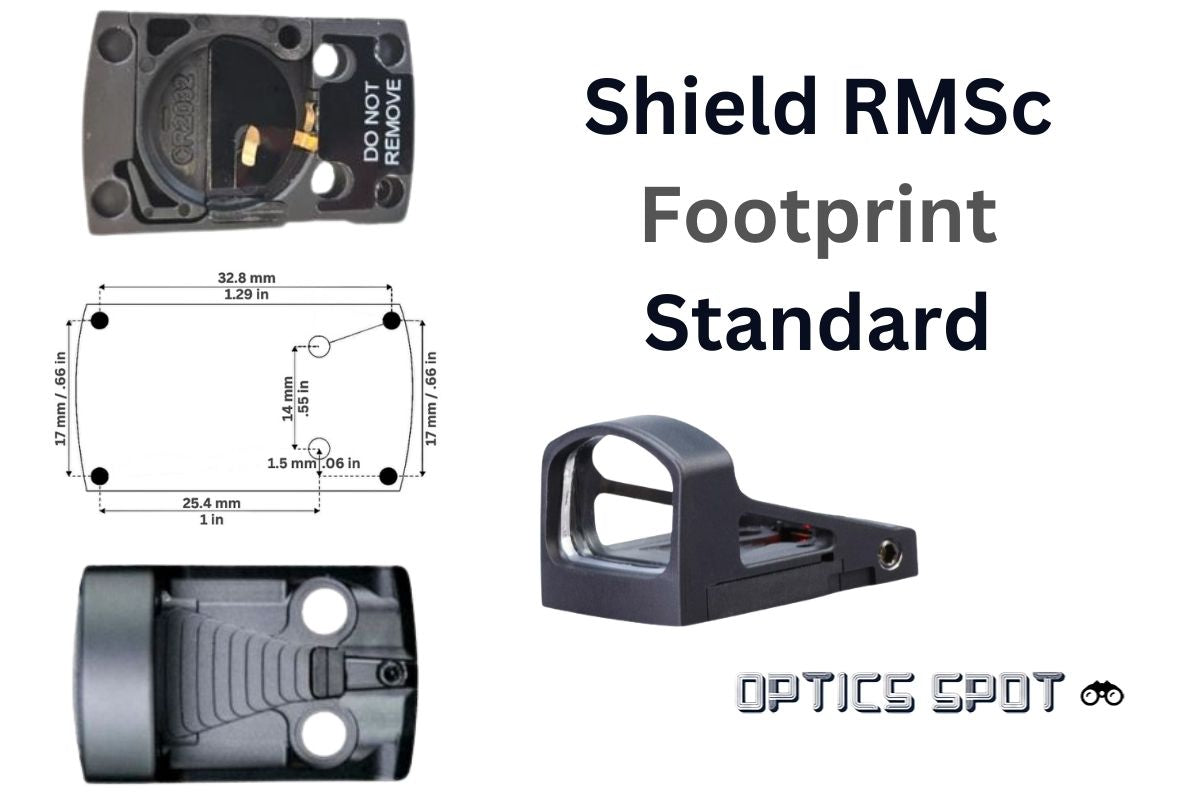

Shield RMSc footprint patroon

Shield RMSc footprint bestaat uit vier uitsparingen in de hoeken van het vizier en uit twee schroefgaten aan de achterzijde van het vizier.

Zowel de voorste als de achterste uitsparingen zijn 17mm / 0.66 inch van elkaar verwijderd. Van de achterste uitsparingen tot de voorste uitsparingen is de afstand 32,8mm / 1.29 inch. De positie van deze vier uitsparingen komt overeen met de positie van pinnen die zich bevinden op het montageoppervlak van elke mount voor deze standaard.

De schroefgaten bevinden zich in het achterste deel van het optische apparaat. Deze dienen voor de bevestiging van het vizier aan de montages. Deze twee schroefgaten zijn 14mm / 0.55 inch van elkaar verwijderd.

De schroeven die voor deze schroefgaten gebruikt moeten worden, zijn altijd inbegrepen in het pakket bij het vizier.

Compatibele red dots

De RMSc footprint wordt gedeeld door veel andere fabrikanten op de markt.

Hieronder vindt u een complete lijst van red dot vizieren die werken met de Shield RMSc footprint.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

Vector Optics

Vortex

Red dots met Shield RMSc footprint

Bekijk alles

Hoe monteer je een red dot met Shield RMSc footprint

Het hangt ervan af op welk apparaat u het wilt monteren.

Andere footprint-standaarden

Er zijn veel verschillende bases voor red dot vizieren, maar de andere meest voorkomende zijn de volgende:
